От глиняной таблички до цифровой модели: эволюция чертежа
История чертежа начинается задолго до появления бумаги и кульмана. Одни из первых известных планировочных решений были найдены в Месопотамии: на глиняных табличках, датируемых III–II тысячелетиями до н. э., мастера фиксировали размеры стен, толщину кладки и даже расположение помещений. Среди сохранившихся документов того времени встречаются детализированные планы, демонстрирующие высокий уровень проработки инженерных решений.

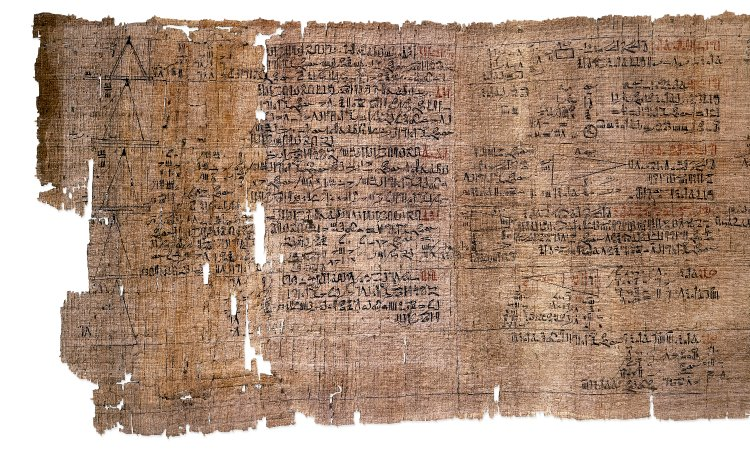

Папирус Ринда
Примерно в ту же эпоху, но на другом берегу Средиземного моря, египетские зодчие вели расчеты на папирусе. Самый объемный из дошедших до нас манускриптов – папирус Ринда (или папирус Ахмеса) – был переписан около 1650 года до н. э. Этот документ содержит 84 математические задачи: вычисления площадей треугольников, трапеций, кругов и объемов цилиндров. Такие знания позволяли архитекторам Древнего Египта точно определять, сколько камня потребуется для строительства пирамиды или храма. Язык линий и чисел был универсален – он не требовал перевода и лег в основу всех будущих инженерных методов.
Эпоха Возрождения: от рисунка к точной проекции

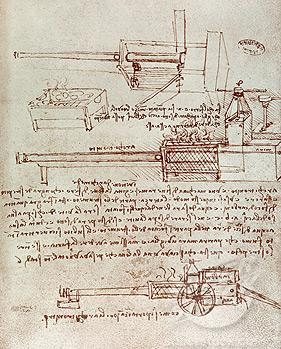

Рисунок паровой пушки Леонардо да Винчи
На протяжении тысячелетий чертежи оставались преимущественно наглядными изображениями. Переворот произошел в эпоху Возрождения, когда художники и инженеры начали искать способ передавать форму объекта с максимальной точностью. Леонардо да Винчи значительно развил и усовершенствовал существовавшие методы ортогональной проекции, дополнив их перспективой и тонкой цветовой моделировкой. В его рукописях мы видим уже не просто красивые рисунки, а фиксацию формы: вид спереди, сверху и сбоку, что стало важным шагом к созданию полноценного инженерного чертежа.
Начертательная геометрия: наука вместо искусства
Следующий качественный скачок произошел в конце XVIII века. Французский математик Гаспар Монж, работая в Мезьерской школе военных инженеров, столкнулся с задачей точного расчета рельефа крепостных сооружений. Начав с проблемы точной резки камней по заданным эскизам для архитектуры и фортификации, он пришел к созданию универсального метода – начертательной геометрии.

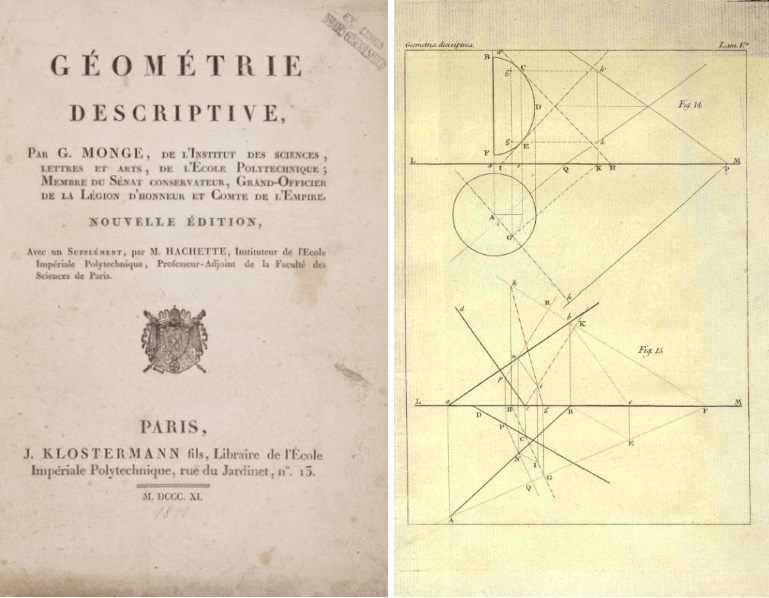

«Начертательная геометрия» Г. Монжа
Монж предложил проецировать предмет на две взаимно перпендикулярные плоскости, что позволяло описать любую сложную пространственную форму на плоскости с абсолютной точностью. Свой фундаментальный труд «Начертательная геометрия» (фр. Géométrie descriptive) он издал только в 1799 году – руководство Мезьерской школы долго не допускало открытой публикации, опасаясь, что эти знания могут быть использованы в военных целях при строительстве укреплений. Однако вскоре методы Монжа нашли широкое применение и в гражданском строительстве, и в промышленности.
В России начертательная геометрия также быстро нашла своих последователей. Уже в 20–30-х годах XIX века благодаря трудам отечественных ученых, в первую очередь Я. А. Севастьянова, она получила широкое распространение в высших технических учебных заведениях. Инженеры-путейцы активно применяли эти методы при строительстве сложных железнодорожных объектов, что стало важным этапом в развитии отечественной инженерной школы.
Ручной труд и кульман: эпоха высокой ответственности
Для нескольких поколений инженеров и архитекторов черчение оставалось трудоемким процессом, требовавшим высочайшей точности и огромной ответственности. Эпоха кульманов и готовален – это время, когда каждая линия на ватмане наносилась тушью с ювелирной аккуратностью. Кульман (чертежный стол с пантографом) позволял работать быстрее, а готовальня – футляр с циркулями, рейсфедерами и другими инструментами – была незаменимым атрибутом каждого чертежника.
Ошибка стоила перечерчивания всего листа, поэтому ручной труд был исключительно трудоемким, но именно на таких чертежах возводились заводы, электростанции и целые города.
Цифровая революция: ТИМ и цифровые двойники
Сегодня технологии информационного моделирования (ТИМ) превратили чертеж в базу данных. Цифровая модель здания – интеллектуальная система, где каждый элемент (стена, окно, труба) содержит исчерпывающую информацию: материал, размер, вес, стоимость и срок службы. Изменение любого параметра автоматически пересчитывает все связанные данные – от чертежей до сметы.
Переход на ТИМ в России закреплен на нормативном уровне. В апреле 2026 года Росстандарт утвердил национальный стандарт ГОСТ Р 10.00.00.02-2026 «Единая система информационного моделирования. Принципы, цели и задачи», который вступил в силу с 1 июня 2026 года.
За несколько тысяч лет чертеж прошел фантастический путь – от рисунка на глиняной табличке до сложной цифровой модели. Менялись инструменты и технологии, но цель оставалась неизменной: точность и надежность. Мы научились не просто изображать мир, а просчитывать его до миллиметра. Сегодняшний вектор – интеграция ТИМ с искусственным интеллектом и создание «цифровых двойников» на всем жизненном цикле здания. И кто знает, какие формы примет чертеж завтра?
Источник: Главгосэкспертиза России
